لوله های پمپ پریستالتیک پزشکی چیست و چگونه در کاربردهای پزشکی کار می کنند؟

لوله های پمپ پریستالتیک پزشکی چه می کنند و چرا اهمیت دارند

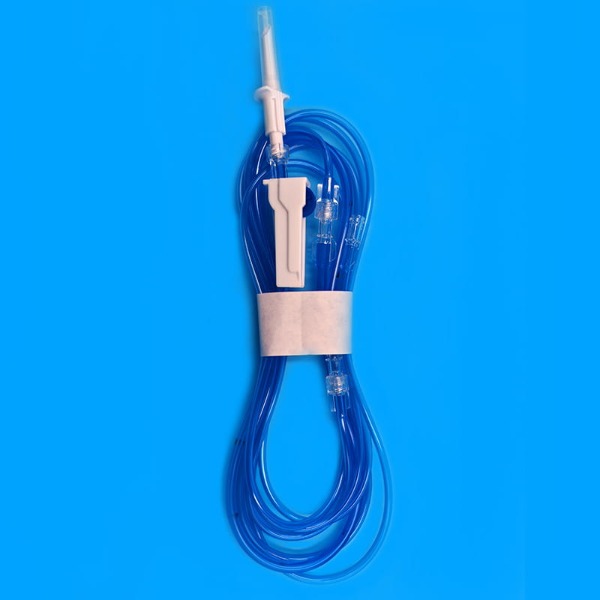

لوله پمپ پریستالتیک پزشکی s لوله های انعطاف پذیر و دقیق اکسترود شده هستند که مایعات استریل را از طریق سر پمپ بدون هیچ گونه تماس سیال با مکانیسم پمپ منتقل می کنند. آنها با فشرده سازی و شل کردن مکرر کار می کنند - روتور با غلتک ها به طور متوالی لوله را فشرده می کند و مایع را به جلو می راند و در عین حال از جریان برگشتی جلوگیری می کند. در محیط‌های بالینی، این لوله‌ها تحویل بدون آلودگی خون، مایعات IV، دیالیز یا تغذیه روده‌ای را با دقت جریان معمولی 1% تا 2±% و سرعت جریان از 0.1 میلی‌لیتر در ساعت تا چندین لیتر در ساعت امکان‌پذیر می‌سازند. طراحی یکبار مصرف آنها خطرات عفونت متقاطع را از بین می برد و آنها را برای پمپ های تزریق، ماشین های دیالیز و دستگاه های مکش جراحی ضروری می کند.

اصل کار اصلی: چگونه یک لوله پمپ پریستالتیک پزشکی عمل می کند

لوله پمپ به عنوان تنها جزء تماس با سیال عمل می کند. غلتک‌ها یا کفشک‌های سر پمپ، لوله را در یک نقطه انسداد خاص فشرده می‌کنند و یک مهر و موم ایجاد می‌کنند که در طول لوله حرکت می‌کند. در پشت غلتک، لوله به شکل اولیه خود باز می گردد و خلاء ایجاد می کند که سیال بیشتری را به داخل می کشد. این عمل جابجایی مثبت تضمین می‌کند که حجم سیال جابجا شده با حجم جارو شده لوله در هر چرخش غلتک برابر است، معمولاً 0.1 تا 10 میلی‌لیتر در هر دور بسته به قطر داخلی لوله (به عنوان مثال، ID 1.6 میلی‌متری 0.5 میلی‌لیتر بر دور را ارائه می‌کند، در حالی که ID 6.4 میلی‌متر 8 میلی‌لیتر بر دور را ارائه می‌دهد). به هیچ دریچه ای نیاز نیست - خود لوله به دلیل توالی غلتک به عنوان یک مسیر جریان یک طرفه عمل می کند.

پارامترهای عملیاتی کلیدی:

• فرمول سرعت جریان: جریان = (سطح مقطع داخلی لوله) × (طول فشرده شده در هر غلتک) × (سرعت غلتک). برای یک لوله با ID 3.2 میلی متر، هر غلتک ~0.8 میلی لیتر در چرخش را فشار می دهد.
• نیروی انسداد: پمپ های پزشکی از یک شکاف کنترل شده استفاده می کنند - معمولاً 0.1-0.3 میلی متر کمتر از ضخامت دیواره لوله - که از آب بندی قابل اعتماد بدون سایش بیش از حد اطمینان می دهد.
• محدوده فشار: لوله های پزشکی استاندارد تا 2-5 بار (30-75 psi) را پشتیبانی می کنند. لوله های تقویت شده می توانند 7 تا 10 بار را برای کاربردهای فشار بالا مانند بای پس قلبی تحمل کنند.

ترکیب مواد و داده های عملکرد

لوله های پمپ پریستالتیک پزشکی باید زیست سازگار (ISO 10993)، مقاوم در برابر خستگی و از نظر شیمیایی بی اثر باشند. جدول زیر سه ماده غالب را با مشخصات کلیدی آنها نشان می دهد:

لوله های سیلیکونی به دلیل عمر انعطاف پذیری پویا، به طور گسترده در تزریق پزشکی عمومی استفاده می شود: آنها بیش از 10 میلیون چرخه فشرده سازی را با کمتر از 5٪ رانش جریان تحمل می کنند. برای تغذیه تزریقی حاوی چربی، TPE ترجیح داده می شود زیرا سیلیکون می تواند لیپیدها را جذب کند و انطباق مکانیکی آن را پس از 24 تا 48 ساعت تغییر دهد.

عوامل حیاتی عملکرد برای استفاده ایمن پزشکی

1. دقت جریان و سازگاری انسداد

پمپ های پزشکی به دقت جریان در 2±% برای انفوزیون و 5±% برای تغذیه روده ای کمتر حیاتی نیاز دارند. تحمل ضخامت دیواره لوله کلیدی است - واریانس 0.05± میلی متر نیروی انسداد را تا 15% تغییر می دهد که مستقیماً بر دقت حجمی تأثیر می گذارد. لوله های پزشکی ممتاز در طول اکستروژن با لیزر اندازه گیری می شوند تا از تنوع ID کمتر از 0.03 میلی متر اطمینان حاصل شود.

2. پاره شدن و تولید ذرات

فشرده سازی مکرر می تواند ریزذرات را آزاد کند (اسپالاسیون). برای کاربردهای داخل وریدی، حد مجاز ذرات کمتر از 100 ذره در میلی لیتر > 10 میکرومتر (USP <788>) است. سیلیکون پخت شده با پلاتین 70 تا 90 درصد ذرات کمتری نسبت به سیلیکون پخت شده با پراکسید تولید می کند. در پمپ‌های خون، لوله‌های TPE با پاشش کم خطر ترومبوآمبولی را کاهش می‌دهند.

3. عمر خستگی و فواصل جایگزینی

پروتکل‌های بالینی اغلب هر 24 تا 48 ساعت یک بار برای پمپ‌های انفوزیون مداوم، لوله‌های پمپ را تعویض می‌کنند، حتی اگر رتبه‌بندی طولانی‌تری داشته باشند. داده ها نشان می دهد که پس از 100 ساعت پمپاژ مداوم در 60 دور در دقیقه، لوله های سیلیکونی 92-96٪ راندمان جریان اصلی را حفظ می کنند، در حالی که پس از 200 ساعت راندمان به 85-90٪ کاهش می یابد. اکثر پروتکل های بیمارستانی برای حفظ دقت 2% 72 ساعت تعیین می کنند.

کاربردهای کلیدی پزشکی با الزامات لوله خاص

• پمپ های تزریق (سرنگ و حجمی): لوله های ID کوچک (0.8-2.4 میلی متر)، محدوده جریان 0.1-999 میلی لیتر در ساعت. به هیسترزیس کم و بدون اثر حافظه نیاز دارد. سیلیکون یا TPE با Shore A 50-60.
• دستگاه های دیالیز: شناسه بزرگتر (4-8 میلی متر)، سطح داخلی سازگار با خون، شاخص همولیز کمتر از 2% . TPE یا پلی وینیل کلراید (درجه پزشکی) با سوراخ صاف برای جلوگیری از آسیب گلبول های قرمز.
• ساکشن و آبیاری جراحی: لوله سیلیکونی تقویت شده با ضخامت دیواره 2.0-2.5 میلی متر برای کنترل خلاء تا -90 کیلو پاسکال بدون فرو ریختن. سرعت جریان تا 3 لیتر در دقیقه
• تغذیه روده ای: سیلیکون یا TPE نرم و مقاوم در برابر پیچ خوردگی، ID 3-5 میلی متر. باید در برابر بستن و بازکردن مکرر مقاومت کند. عمر معمولی: 7 تا 14 روز استفاده متناوب.

در همه کاربردها، لوله‌های استریل شده یکبار مصرف (اتوماتیک یا گاما) استاندارد هستند، اگرچه لوله‌های سیلیکونی قابل اتوکلاو (5 تا 10 چرخه در دمای 134 درجه سانتی‌گراد) برای مجموعه‌های پمپ قابل استفاده مجدد در پمپ‌های قابل حمل سازگار با MRI یا باتری قابل حمل موجود است.

چرا لوله پریستالتیک اکسل را بیش از سایر روش های جابجایی مایعات پزشکی پمپ می کند؟

در مقایسه با پمپ های پیستونی یا دیافراگمی، سیستم های پریستالتیک با لوله های پزشکی ارائه می دهند:

• بدون آلودگی متقابل: فقط لوله با مایع تماس می گیرد. تمیز کردن یا استریل کردن بین بیماران با تعویض لوله ساده جایگزین می شود.
• پمپاژ ملایم: تنش برشی بر روی خون یا بیولوژیک های حساس 2 تا 3 برابر کمتر از پمپ های پره ای دوار است. آسیب گلبول های قرمز (همولیز) در نرخ های جریان دیالیز معمولی زیر 1.5٪ باقی می ماند.
• قابلیت خود پرایمینگ و عملکرد خشک: بر خلاف پمپ های گریز از مرکز، لوله ها می توانند به طور نامحدود بدون آسیب کار کنند.
• دقت مستقل از فشار برگشتی: جریان به دلیل طراحی جابجایی مثبت، از صفر تا فشار نامی کمتر از 1٪ متغیر است.

نقش لوله آنقدر مرکزی است که سازندگان پمپ ابعاد دقیق لوله (ضخامت دیواره، شناسه و سختی) را برای تضمین انطباق با CE و FDA مشخص می کنند. افزایش 0.1 میلی‌متری در ضخامت دیواره می‌تواند نیروی انسداد را تا 30 درصد افزایش دهد، جریان را بین 10 تا 15 درصد تغییر می‌دهد - بنابراین لوله‌های پمپ پزشکی همیشه به عنوان بخشی از سیستم لوله‌کشی پمپ معتبر تأیید می‌شوند.
